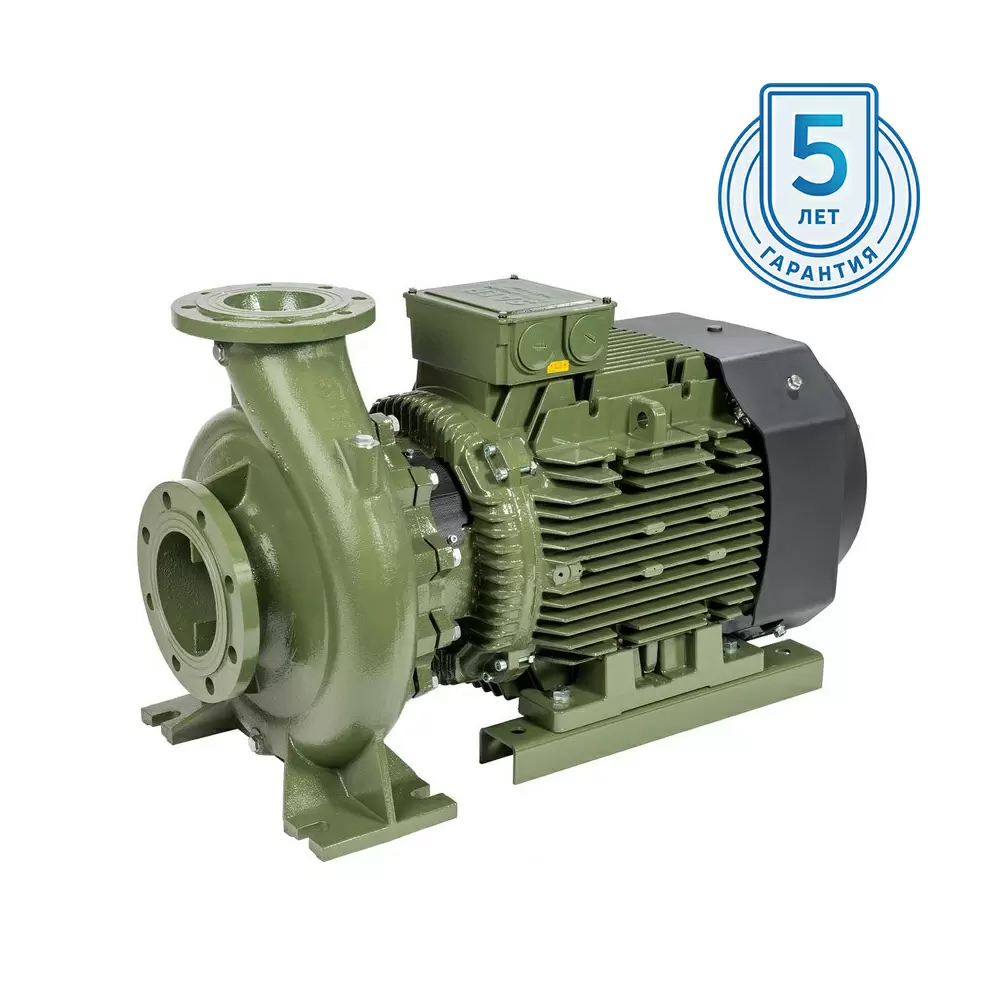

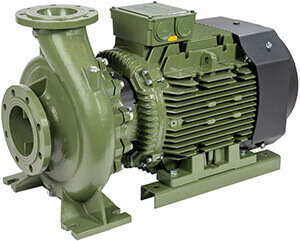

Насосный агрегат моноблочный фланцевый SAER IR 80-160B

Насосный агрегат моноблочный фланцевый SAER IR 80-160B

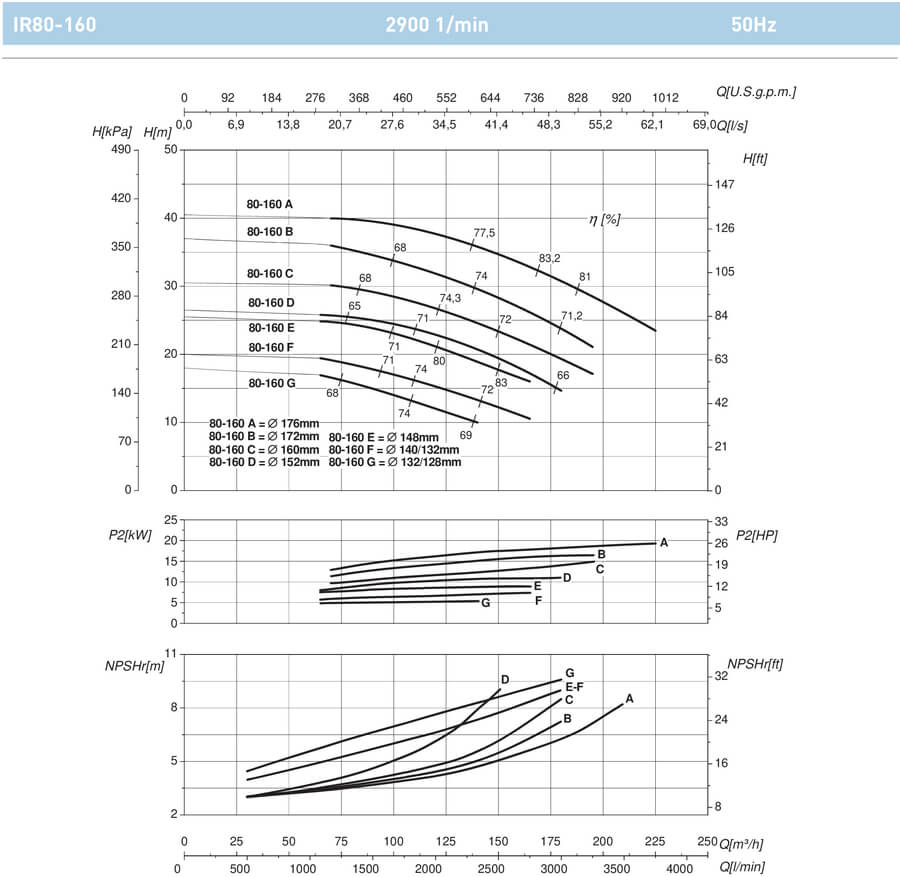

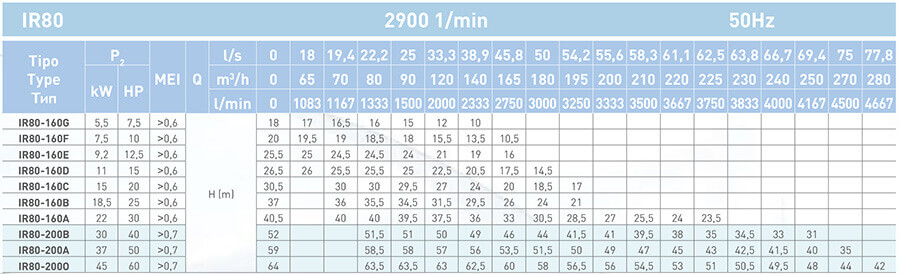

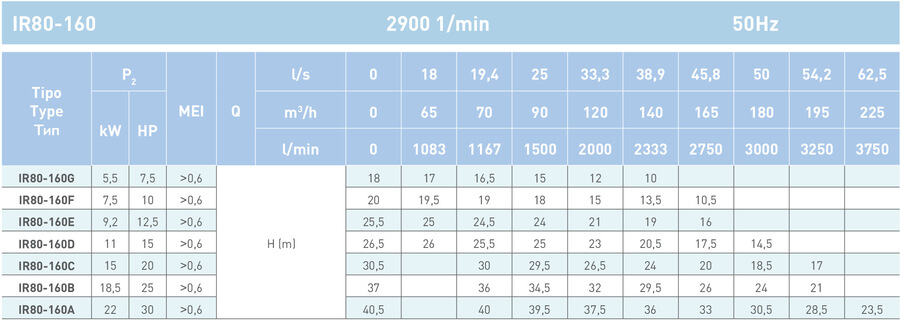

Конструкция Консольно-моноблочные электронасосы с осевым всасыванием с корпусом насоса выполненным согласно стандарту EN733. Насосы и двигатели соответствуют директиве 2009/125 /CE (ErP). Применение Насосы предназначены для перекачивания чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов из которых изготовлен насос, в системах водоснабжения, кондиционирования, циркуляции и теплоснабжения, в бытовой и промышленной сферах, в системах пожаротушения. Рабочие характеристики Параметры насоса с двигателем ~ 2900 об / мин. Максимальная производительность: 280 м3 / ч Максимальный напор: 129 м Параметры насоса с двигателем ~ 1450 об / мин. Максимальная производительность: 450 м3 / ч Максимальный напор: 42 м IR (2900 1/min) IR4P (1450 1/min) DN 32 40 50 65 80 32 40 50 65 80 100 125 1 Область подачи m3/h 4 ÷ 55 8 ÷ 80 20 ÷ 120 30 ÷ 165 65 ÷ 280 3 ÷ 38 6 ÷ 64 10 ÷ 60 10 ÷ 140 40 ÷ 230 60 ÷ 275 75 ÷ 450 2 Максимальный напор m 98 129 100 95,5 64 23,5 41 24,5 43 40,5 25 40 3 Максимальное давление в корпусе насоса bar 10 (16*) 10 (16*) 4 Максимальная мощность kW 17 45 30 45 45 3 9,2 4 15 22 30 37 5 Температура перекачиваемой жидкости °C - 15/ +120 - 15/ +120 6 Температура окружающей среды °C -10 / +40 -10 / +40 7 Максимальное содержание твердых частиц g/m3 65 85 8 Максимальный размер твердых частиц mm 3 3 9 Максимальное время работы при закрытом патрубке ( Для воды температурой 20С ) min 5 (вода T 20°C) 5 (вода T 20°C) Двигатели Асинхронные индукционные электродвигатели от 2 до 4 полюсов мощностью от 0,37 кВт до 45 кВт, с внешней вентиляцией. Номинальная частота вращения IR - 2900 об/мин, IR4P - 1450 об/мин. Стандартные напряжения: ≤4kW 230/400(D/Y); ≥5,5kW 400/690(D/Y); Защита: IP55 Класс изоляции: F Конструкционные материалы для стандартного исполнения: Корпус насоса: чугун EN-GJL-250 Рабочее колесо: чугун EN-GJL-250 или углеродистая сталь углеродистая сталь G20Mn5 Вал: нержавеющая сталь. AISI431 (1.4057) или дуплекс (1,4362). Механическое уплотнение Ø [mm] подвижное кольцо неподвижное кольцо уплотнение пружина и металлические компоненты 20-28 Q1 V E GG 38-50 B V E GG (B): - Углерод пропитанный смолой, (V 1-2): - Оксид алюминия, (Q 1): - Карбид кремния, (E): EPDM, (G): - нержавеющая сталь ( AISI 316 ) Уплотнительное кольцо: арамидное волокно. Фланцы: UNI EN 1092-2 Ответные фланцы поставляются по запросу Установка Электронасосы могут быть установлены на горизонтальной или вертикальной оси, двигателем вверх. Специальные исполнения Исполнение с инвертером встроенным в двигатель до 15 кВт Исполнение с однофазным двигателем до 4 кВт Исполнения из различных материалов: IRX: исполнение из нержавеющей стали AISI316 IR-M: исполнение из морской бронзы IRXD: исполнение из нержавеющей стали Superduplex
