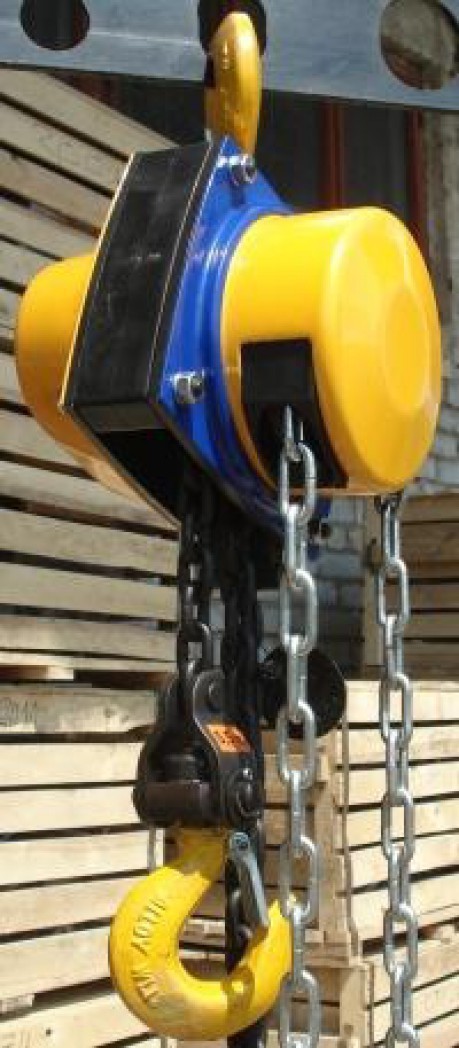

Ручные тали взрывобезопасные ТРШСп IIGb c T3 (1 т., 9 м.)

Таль ручная стационарная шестеренная с поворотным кожухом тяговой цепи ТРШСп предназначена для подъёма, удержания в поднятом положении и опускания груза, а также для его перемещения по горизонтальной или наклонной плоскости, в режиме 1М по ГОСТ 25835.

Таль ручная цепная может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях, а также автолюбителями.

При комплектовании кошкой тали ручные цепные ТРШСп могут применяться для перемещения груза по монорельсовому пути двутаврового профиля.

Тали ручные стационарные могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов таль ручная цепная стационарная соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

• Редуктор тали — двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
• Кожух тяговой цепи поворотный, благодаря чему положение тяговой цепи тали при работе может быть вертикальным, горизонтальным или наклонным (под любым углом), что позволяет управлять движением груза из любого положения — в том числе находясь в стороне от поднимаемого груза или даже находясь над грузом и талью.

Ручные взрывобезопасные тали ТРШСп имеют следующую область применения — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3. Взрывозащищенность талей обеспечивается за счет применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).

При работе с талями необходимо соблюдать специальные условия эксплуатации — не допускать резких рывков и соударений цепи. Тали взрывобезопасные допущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

Сертификатом «Центра по сертификации взрывозащищенного и рудничного электрооборудования» от 30.03.2012 подтверждено, что Продукция - тали ручные шестеренные стационарные и передвижные взрывозащищенные производства ООО «СВПК» типов ТРШСп и ТРШБп с маркировкой взрывозащиты II Ga c T3, серийный выпуск - соответствует требованиям нормативных документов ГОСТ Р ЕН 13463-1-2009 ГОСТ Р ЕН 13463-5-2009. В соответствии с сертификатом – область применения талей – взрывоопасные зоны класса 1, 2 помещений и наружных установок по ГОСТ Р ЕН 1127-1-2009 с маркировкой взрывозащиты по ГОСТ Р ЕН 13463-1-2009 и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

В соответствии ГОСТ Р ЕН 13463-1-2009:

• п. 3.2.3) Оборудование группы II с уровнем взрывозащиты Ga предназначено для применения в местах, где взрывоопасная среда, создаваемая смесями воздуха и газов, паров или туманов, присутствует постоянно или в течение длительных периодов времени, или часто;
• п. 4.1) Оборудование группы II предназначено для применения во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений;
• п. 6.1.2) Оборудование группы II с уровнем взрывозащиты Ga классифицируется в соответствии с температурными классами, при этом указанный в маркировке тали температурный класс Т3 соответствует максимальной температуре поверхности 200 град C;
• п. 14.2) применено обозначение вида взрывозащиты «с» - конструкционная безопасность.

Взрывобезопасные тали ручные стационарные ТРШСп основные размеры

Ручные тали взрывобезопасные ТРШСп (ВБИ) основные характеристики

Взрывобезопасные тали ручные шестеренные ТРШСп - комплект поставки, поядок эксплуатации

В комплект поставки тали ТРШСп (ВБИ) входит:

• Таль — 1шт.
• Подвеска нижняя — 1шт.
• Тяговая цепь — 1шт.
• Грузовая цепь — 1шт.
• Паспорт — 1шт.
• Тара (деревянный ящик или картонная коробка) — 1шт.

Грузовая цепь на всех талях ТРШСп — высокопрочная 8-го класса прочности, калиброваная, круглозвенная. Размеры цепи (диаметр проволоки и шаг цепи) - 6х18. Тяговая цепь на всех талях ТРШСп — стальная круглозвенная, 5х28.

Эксплуатация талей ТРШСп, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов». Техническое обслуживание талей ТРШСп заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24».Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва. Запрещается!!! применение талей ТРШСп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах. При работе с талью необходимо строго соблюдать меры по её безопасной эксплуатации. Полная информация о мерах безопасности приведена в паспорте на таль. Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

Ручные тали стационарные шестеренные ТРШСп - устройство и принцип работы

• Стационарная таль ручная цепная состоит из двух силовых щёк, верхней и нижней подвесок, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой и тяговой цепей и кожуха, вращающегося в обечайке. Запасовка грузовой и тяговой цепи произведена на заводе-изготовителе.
• Редуктор тали ручной стационарной цепной представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
